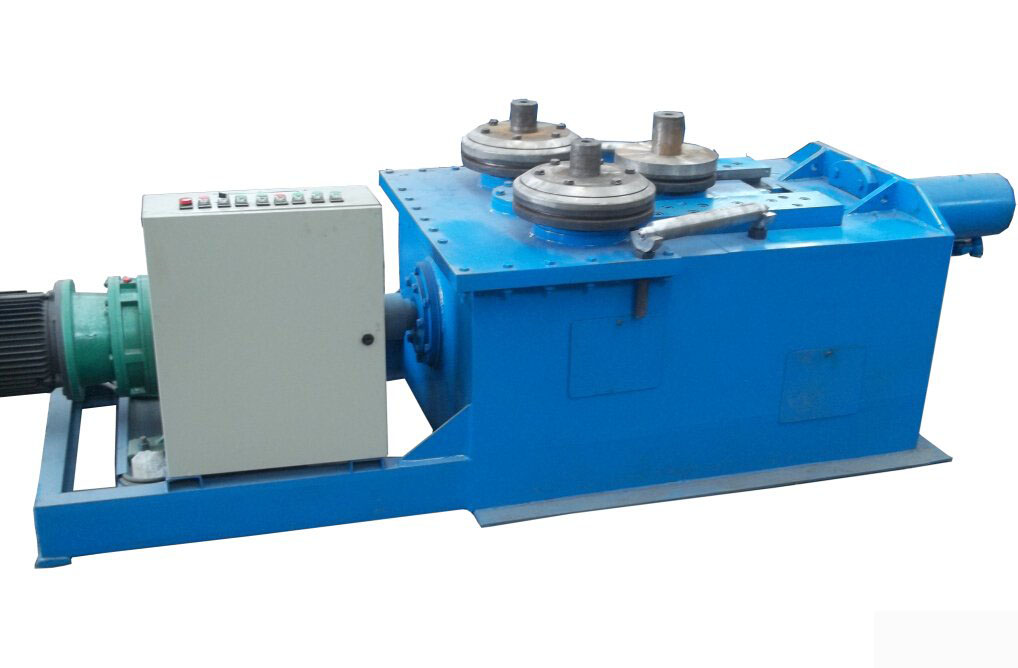

卷制原理 该机为弧线下调式结构(立式或卧式使用均可),可进行型材的端部预弯,剩余直边小于等于型材高度的两倍。该机三工作轴辊均为主动辊,并采用滚动摩擦、高效、节能。主轴辊由液压马达通过液压系统驱动做旋转运动。两个边辊由油缸驱动,可绕中轴做弧线式运动,其功能为型材的弯曲;再则通过液压系统经马达,齿轮传递给的动力与主辊同时做旋转运动,其功能为型材的卷弯成型;托辊通过油缸驱动可做升降运动,其功能为型材的卷弯成型;托辊通过油缸驱动可做升降运动,其功能为防止型材在弯卷成型过程中的绕曲变型,保证弯曲工件的精度。 机器所有运动均通过液压系统驱动,电控系统集中控制,操作电控柜上的按钮来实现。 设备参数
|
