F6型材冷弯卷圆机

版权所有:

F6型材冷弯卷圆机

产品简介:

  型材冷弯卷圆机是将碳钢,不锈钢,有色金属型材{角钢,带钢,槽钢,管子等}卷制成直径φ320-φ6000mm的圆环和法兰的一种高质量,高效益的卷圆装置.其结构独特.具有体积小.能耗低.效率高,无噪音安装使用方便.操作简单.承载能量强.寿命长.卷圆速度快.产品质量可靠等优点。代替了原有钢板下料.对接.校正.车床加工等复杂工艺并节省了氧气.乙炔.劳动力.原材料等,是制造法兰的先进母体。该产品广泛用于风机.桥梁模板.化工设备.电缆线架.矿用防爆开关.离心机等机械设备行业的应用。也适合用于对外加工.利润丰厚。
该机配备动力型号如下:
外型尺寸:(  长*宽*高)2800mm*1250mm*900mm
电动机型号:  Y132S-4
功率7.5kw
电压:380v

速比:31.5
减速机型号:  ZQ400-I-31.5-Z

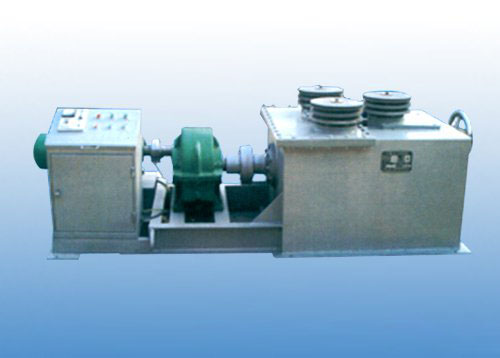

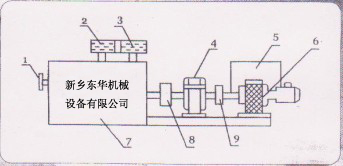

1.进给轮  2.从动轮 3.主动轮  4.减速机  5.电控箱
6.调速电机 7.主机箱体   8.联轴器  9.联轴器

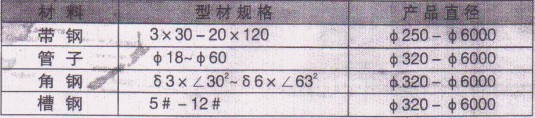

加工数据参考表:


安装、使用、维护:
1.安装在坚硬的基础面上,设备保持平稳。
2.严格遵守规章制度和安全操作规程
3.操作人员应了解并掌握设备的结构及工作原理和保养检查点。
4.掌握开机、停机的方法和顺序(按电磁调速电机的使用说明书操作)。
5.开机前减速器应加润滑油.
6.设备正在运行时如须打反转,则应先将调速开关复位,停机后停1分钟再开机。
7.被动轮进给时,应先将紧固螺栓松开,进给达到刻度后,再将圆螺母拧紧固定;被动       轮两边的螺栓(4-M30)拧紧、固定。每次被动轮进给时需将工件完全退出后再进给。
8.使用过程中应及时清理压轮槽内及工作台表面的杂滓。
9.本机电源为三项四线.

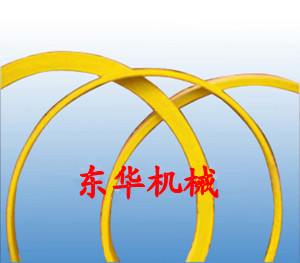

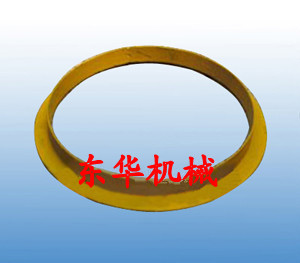

扁钢卷圆


东华机械


F6型材冷弯卷圆机


手机:13569449888
电话:0373-5633778
传真:0373-5630286

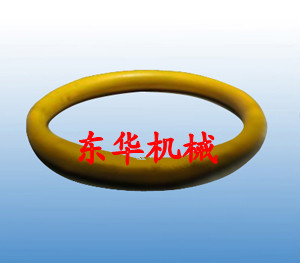

圆管卷圆


东华机械


F6型材冷弯卷圆机

手机:13569449888
电话:0373-5633778
传真:0373-5630286

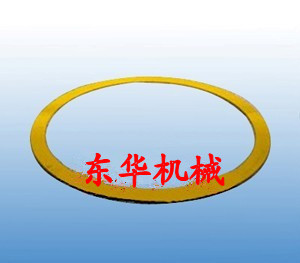

角钢内卷


东华机械


F6型材冷弯卷圆机


手机:13569449888
电话:0373-5633778
传真:0373-5630286

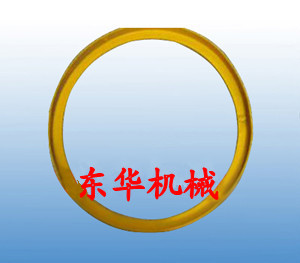

角钢外卷


东华机械


F6型材冷弯卷圆机


手机:13569449888
电话:0373-5633778
传真:0373-5630286

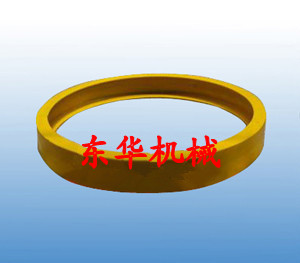

槽钢内卷


东华机械


F6型材冷弯卷圆机


手机:13569449888
电话:0373-5633778
传真:0373-5630286

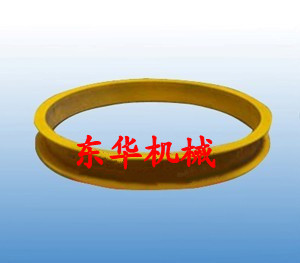

槽钢外卷


东华机械


F6型材冷弯卷圆机


手机:13569449888
电话:0373-5633778
传真:0373-5630286




方、矩管起弧卷圆
